电气和机械性能
行业标准: IEC 61076-2-101
线材外被材料: 聚录乙烯（PVC）
连接器类型: 单头/双头带线
插头导向: 直头/弯头
适配线规: 22AWG/0.34mm2
连接器胶芯: PVC + GF
外模/壳体: PVC
适用电流: 4 A
连接器导体: 铜镀金
适用电压: 60V
适用温度: -20°C ~ + 80°C
耦合螺丝/螺母: 铜镀镍
绝缘电阻: ≥100 MΩ
密封方式: O-型密封圈
导体电阻: ≤5mΩ
屏蔽: 屏蔽型/非屏蔽
芯线连接方式: 焊接型
防护等级: IP67
产品描述

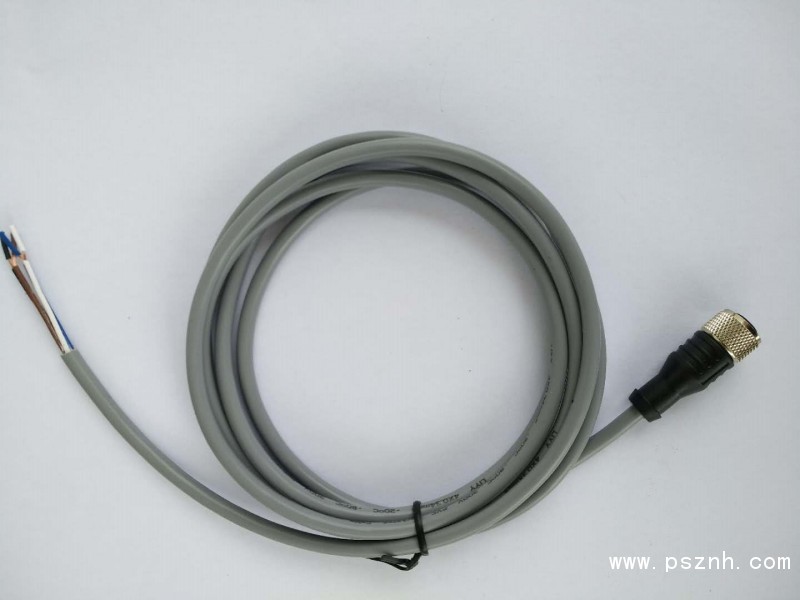

M12成型式带线连接器（插头）产品，在出厂前已经把连接器部件与电缆一起注塑成型为一体，我司常用线材为PUR或PVC外被材质电缆，根据产品的终端应用要求内部芯线绝缘的选材我们常用的有PVC、SR-PVC、PP、PE几种，电路PIN位有3芯、4芯、5芯、6芯、8芯、12芯可选。配套对接的M12板端连接器（插座）有焊接电子线型与PCB板插针型，M12板端焊接型可按顾客预订要求焊接电子线及树脂灌胶封装。
● 提供PUR或PVC电缆材质
● 线端（成型式）可定制线材长度规格
● 工业防护等级 IP 67
● 3芯、4芯、5芯、8芯、12芯可选
● 额定电压250V/60V/30V、额定电流4A/2A/1.5A
● 带防振松设计
产品应用
● 传感器、执行器、编码器、电机马达
● 工厂自动化过程控制
● 包装标签打印设备
● 工业仪器设备
● EMS电路板组件
● 工业安全光栅光幕
● 设备电池、半导体
● 现场总线: DeviceNet, CANopen, Profibus, Ethernet,
● 船舶电子NMEA 2000、轨道交通
● LED户外显示屏、户外LED照明
品质声明
● 螺丝螺母：黄铜C3604镀镍120μ", CNC车件；
● 公端子: 黄铜C5441镍底120μ"镀金 3μ"，实心车件；
● 适用温度: 动态：-20~ 80℃, 静态: -40 ~ 80℃；
● 防护等级: IP67，对插锁紧状态；
● 电缆摇摆测试: ≥3000 次, 摇摆角度±90°, 吊重 250g, 摇摆速度 40次每分钟, 转轴半径12.7mm；
● RoHS符合性材料。
M12F04TL0200 M12F04TL0300 M12F04TL0500 M12F04TL1000
M12F04SL0200 M12F04SL0300 M12F04SL0500 M12F04SL1000
M12F05SL0200 M12F05SL0300 M12F05SL0500 M12F05SL1000
M12F05TL0200 M12F05TL0300 M12F05TL0500 M12F05TL1000
M12F08TL0200 M12F08TL0300 M12F08TL0500 M12F08TL1000
M12F08SL0200 M12F08SL0300 M12F08SL0500 M12F08SL1000
M12M04TL0200 M12M04TL0300 M12M04TL0500 M12M04TL1000
M12M04SL0200 M12M04SL0300 M12M04SL0500 M12M04SL1000
M12M05SL0200 M12M05SL0300 M12M05SL0500 M12M05SL1000
M12M05TL0200 M12M05TL0300 M12M05TL0500 M12M05TL1000
M12M08TL0200 M12M08TL0300 M12M08TL0500 M12M08TL1000
M12M08SL0200 M12M08SL0300 M12M08SL0500 M12M08SL1000
M8F03TL0200 M8F03TL0300 M8F03TL0500 M8F03TL1000
M8F03SL0200 M8F03SL0300 M8F03SL0500 M8F03SL1000
M8F04SL0200 M8F04SL0300 M8F04SL0500 M8F04SL1000
M8F04TL0200 M8F04TL0300 M8F04TL0500 M8F04TL1000
M8M03TL0200 M8M03TL0300 M8M03TL0500 M8M03TL1000
M8M03SL0200 M8M03SL0300 M8M03SL0500 M8M03SL1000
M8M04SL0200 M8M04SL0300 M8M04SL0500 M8M04SL1000
M8M04TL0200 M8M04TL0300 M8M04TL0500 M8M04TL1000
